Presentazione funzionalità – MagiCAD 2026 UR-2 per Revit

Common Tools

La nuova versione introduce funzionalità più evolute e flessibili per la gestione dei dati dei prodotti all’interno del dataset MagiCAD.

La novità principale è la possibilità di definire informazioni specifiche per le varianti di prodotto. È ora possibile assegnare, ad esempio, codici utente univoci e variabili di prodotto per ciascuna dimensione dei prodotti, rendendo il processo molto più flessibile.

I Dataset MagiCAD consentivano già in precedenza la modifica diretta dei dati nelle proprietà di tipo e supportavano proprietà aggiuntive, ma riguardavano tutte le varianti di un prodotto. Con l’introduzione della gestione dei dati specifici per tipo, è ora possibile personalizzare i Dataset con maggiore precisione ed efficienza, adattandoli ai requisiti di ogni progetto.

Common Tools

Ora è possibile decidere di caricare nel progetto tutti i tipi di prodotto disponibili durante l’installazione del prodotto, oppure un tipo alla volta, come in passato.

Caricare anticipatamente nel progetto tutti i tipi di prodotto riduce le interruzioni durante il lavoro di progettazione; quindi, può migliorare significativamente l’efficienza e far risparmiare tempo, soprattutto nei progetti in cui è probabile utilizzare numerose varianti.

Common Tools

Importante novità per MagiCAD: è ora disponibile la prima API esterna per MagiCAD per Revit. L’API consente di leggere e scrivere informazioni tra il Dataset MagiCAD e altre applicazioni o sistemi software. Questo permette agli utenti di creare soluzioni automatizzate di gestione dei dati basate su MagiCAD, semplificando la gestione delle informazioni relative ai prodotti.

L’API del dataset introduce nuove possibilità nella gestione dei dati di prodotto per le aziende che utilizzano MagiCAD. È ora possibile collegare in modo fluido i dati MagiCAD ai workflow aziendali e ad altri software utilizzati dall’organizzazione, oltre a integrare nel modello MagiCAD dati di prodotto provenienti da fonti esterne al progetto BIM.

Grazie alla gestione intelligente a livello di tipo di prodotto, ogni dimensione del prodotto può essere controllata singolarmente, offrendo un nuovo livello di flessibilità, efficienza e affidabilità nella gestione dei dati di progetto.

Common Tools

La nuova funzionalità di importazione ed esportazione dei Dataset MagiCAD tramite fogli di calcolo consente una gestione più efficiente dei dati di prodotto. Le classi di prodotto possono ora essere esportate in fogli Excel, permettendo di organizzare, verificare e modificare i dati utilizzando gli strumenti familiari di Excel.

L’esportazione in foglio di calcolo consente inoltre di consolidare più classi di prodotto in un unico foglio strutturato, facilitando la gestione coerente di dataset di grandi dimensioni. Questa funzionalità rende la verifica e la modifica dei dati più rapide e organizzate.

Quando i dati vengono reimportati in MagiCAD, lo strumento fornisce un riepilogo chiaro di tutte le modifiche effettuate, garantendo il pieno controllo delle informazioni durante l’intero processo.

Piping

Lo strumento Valvola può ora essere utilizzato per installare valvole per travi fredde e ventilconvettori, oltre che per i radiatori.

Lo strumento consente inoltre di utilizzare valvole di zona e altri tipi di valvole. Questo permette di installare le valvole sui dispositivi in modo più rapido e semplice.

Common Tools

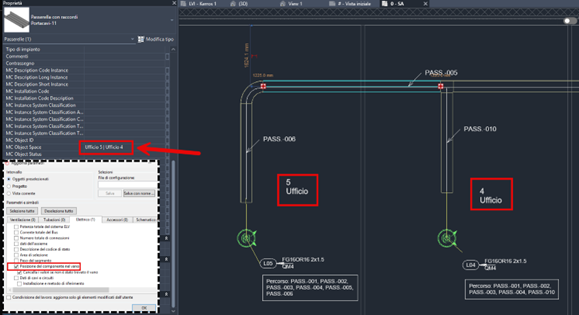

Ora è possibile far avere agli elementi i nomi e numeri dei vani in cui si trovano utilizzando lo strumento Aggiorna Parametri. Ciò vale anche quando un elemento attraversa più di un vano come, ad esempio, un tratto di canale o tubazione.

Queste situazioni ora possono essere gestite facilmente anche grazie alla nuova opzione Per posizione dello strumento Dividi segmenti.

L’opzione divide automaticamente i segmenti nel punto centrale di una parete o di un livello e inserisce un raccordo di unione. In questo modo è possibile aggiungere separatamente le informazioni del vano a ciascuna estremità del segmento.

Anche i livelli di riferimento dei montanti verticali possono essere aggiornati automaticamente quando i segmenti vengono divisi in base ai livelli.

L’opzione Per posizione per la suddivisione dei segmenti può essere utilizzata sia nel modello corrente sia nei modelli collegati.

Electrical

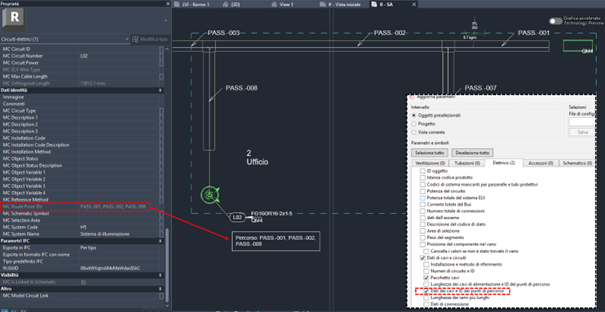

Lo strumento Aggiorna Parametri consente ora di aggiornare i dati di connessione dei cavi in base ai dispositivi collegati alle loro estremità. Inoltre, è possibile aggiornare i tratti di cavidotti per determinare i percorsi dei cavi. I nuovi dati gestiti dall’ Aggiorna Parametri includono:

• Identificativi degli oggetti
• descrizioni
• informazioni sui vani
• Identificativi (ID) dei tratti percorsi dai cavi.

Tali dati sono disponibili per abachi, etichette e Distinte delle parti MagiCAD. In tal modo, è possibile esportare un documento con i tratti di percorso cavo in cui passa ogni cavo da utilizzare per la posa in opera.

Inoltre, i codici identificativi degli elementi dei pacchetti di cavi vengono ora aggiunti ai circuiti e trasmessi ai relativi cavi di alimentazione come parte delle informazioni del circuito.

Common Tools

Lo strumento Gestione Progetto di MagiCAD si è dimostrato particolarmente utile nelle fasi di configurazione iniziale del progetto. Ora, lo strumento è stato migliorato per estenderne l’utilizzo anche alle fasi successive del progetto.

Quando nel progetto sono già presenti elementi, la Gestione Progetto aggiorna i relativi dati di livello e vano invece di sovrascriverli, consentendo di utilizzare lo strumento per aggiornare le informazioni in qualsiasi fase del progetto.

La funzionalità supporta inoltre i riferimenti IFC e gestisce le modifiche ai limiti dei vani.

Common Tools

La funzionalità di numerazione dei fogli è stata aggiunta allo strumento Gestione Tavole. Questo consente di numerare automaticamente più fogli utilizzando la stessa convenzione di numerazione.

I fogli da numerare possono essere selezionati sia dal Browser di progetto di Revit sia dalla finestra di dialogo Modifica fogli.

Inoltre, la Gestione Tavole include ora una funzione Trova e sostituisci, che consente di individuare e aggiornare facilmente il testo nei parametri di testo dei fogli.

Common Tools

La Gestione BCF presenta ora una finestra aggiornata che facilita la gestione dei Topic, attività centrale nel coordinamento dei progetti.

Il nuovo layout rende più semplice navigare, rivedere e gestire i Topic. Il risultato è un flusso di lavoro più fluido ed efficiente nel coordinamento delle problematiche tra i partecipanti al progetto.

Piping

Lo strumento Trova e Sostituisci può ora essere utilizzato per ridimensionare i radiatori quando si verificano modifiche nel progetto come, ad esempio, aggiornamenti delle proprietà dell’impianto o variazioni della potenza termica richiesta a seguito di modifiche agli ambienti.

Il ridimensionamento è semplice da eseguire. È sufficiente selezionare i radiatori da ridimensionare e aprire lo strumento Trova e Sostituisci.

Lo strumento apre automaticamente una finestra di scelta dei radiatori, nella quale è possibile calcolare e selezionare le nuove dimensioni dei radiatori.

Common Tools

• Il pulsante Termina di Revit può ora essere confermato utilizzando il tasto Invio della tastiera dell’utente, rendendo più rapida l’esecuzione dei comandi ripetuti.
• Quando viene utilizzata la funzione Crea Simile, MagiCAD apre ora la selezione del prodotto nella scheda Dataset invece che nella scheda Progetto.
• La finestra di dialogo per l’installazione delle tubazioni consente ora di filtrare tra serie di tubazioni per l’idronico e il sanitario e le serie di scarico, semplificando la selezione quando il progetto include molte serie diverse. Questa funzione consente, inoltre, il supporto delle serie di scarico di terze parti in tutto MagiCAD.
• Lo strumento Aggiorna Parametri include ora una nuova opzione chiamata “Condivisione del lavoro: aggiorna solo gli elementi modificati dall’utente” per migliorare la collaborazione nei progetti condivisi. Quando attiva, vengono aggiornati solo gli elementi riservati dall’utente corrente, mentre gli altri non vengono più bloccati per gli altri utenti.

Electrical

Diverse nuove proprietà per gli oggetti elettrici migliorano il supporto per i set di proprietà nazionali e consentono distinte delle parti più complete.

• La classe di resistenza agli urti ora può essere selezionata per tutti i dispositivi elettrici e per gli elementi dei percorsi dei cavi.
• La corrente di bus può essere definita per i dispositivi. I valori di corrente di bus possono essere riepilogati nei circuiti utilizzando la funzione Aggiorna Parametri.
• Tra le proprietà aggiuntive per gli apparecchi di illuminazione sono incluse:
  • Indice di resa cromatica (CRI: Color Rendering Index)
  • Temperatura di colore correlata (CCT: Correlated Color Temperature)
  • un campo descrittivo per il metodo di controllo dell’illuminazione
• Il valore CCT definito viene inoltre aggiornato nel parametro di tipo nativo di Revit denominato Colore iniziale per gli apparecchi di illuminazione.

Common Tools

La funzione Aggiorna Parametri consente ora di aggiornare automaticamente i codici di sistema mancanti per le passerelle portacavi e i tubi protettivi.

Quando è attiva la nuova opzione Codici di sistema mancanti per passerelle e tubi protettivi, lo strumento verifica se tra i segmenti o i raccordi selezionati sono presenti elementi privi di codice di sistema e assegna loro il codice di sistema dell’elemento connesso più vicino che ne possiede uno.

Questo contribuisce a garantire la coerenza dei codici di sistema tra gli elementi collegati.

Supports & Hangers

Una nuova definizione della distanza dalla parete nello strumento Disposizione Gruppo S&H aiuta a prevenire collisioni dei supporti con le pareti e garantisce che non vengano posizionati troppo lontano dalle pareti resistenti al fuoco.

Quando l’opzione Distanza prima/dopo il muro o l’opzione Distanza prima/dopo parate tagliafuoco è selezionata nelle impostazioni di Disposizione Gruppo S&H, la distanza definita viene applicata automaticamente tra gli elementi di supporto e la superficie della parete.

La selezione può essere applicata alle pareti standard, alle pareti resistenti al fuoco, oppure a entrambe. Le pareti resistenti al fuoco vengono determinate in base al parametro di tipo Resistenza al fuoco presente nei muri Revit.

Gli elementi muro possono essere letti sia dal modello corrente sia dai modelli collegati.
